氬氣流量計全新點陣漢字液晶顯示，使用操作更方便。壓電式渦街流量計長期穩定，結構簡單便于安裝和維護，采用超低功耗單片微機技術，壓力損失小，量程范圍寬。表體中同時集成溫壓補償補償功能，可測量流體的標準體積流量或標準質量流量。全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算。全新的數字濾波和修正功能使流量測量更加**可靠。電池供電型無需外接電源既可連續工作兩年以上。
氬氣流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較**、理想的。采用的是應力檢測原理，當裝有壓電晶體的探頭受到渦街的交變橫向力作用時，壓電晶體受應力作用而產生交變電荷渦街信號輸出。當管道發生機械振動時，由于探頭體慣性力的作用，壓電晶體也會受應力作用而輸出振動噪聲信號，這就是應力檢測式渦街流量計對機械振動敏感的原因。應力檢測式渦街流量計設計時，采取了一系列的抗振動措施，使流量計具有抗振動能力。設計水平較高的應力檢測式渦街流量計用于有機械振動的場合一般是沒有問題的。有多種抗振動設計方案，其中之一是在探頭中采用多個壓電晶體，在渦街力作用下， 這些晶體產生的電荷信號相互疊加，得到加強了的渦街信號；而在機械振動慣性力作用下，這些晶體產生的電荷信號相互抵消，探頭輸出的是抵消后殘留的機械振動噪聲信號，如果這種噪聲信號相對于渦街信號足夠小，是不會影響儀表的正常工作的。所以，除非管道振動異常強烈，一般有機械振動的場合，是可以安裝使用應力檢測式渦街流量計的。
特點：
★結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠。
★ 安裝簡單，維護十分方便。
★ 檢測傳感器不直接接觸被測介質，性能穩定，壽命長。
★ 輸出是與流量成正比的脈沖信號，無零點漂移，精度高。
★ 測量范圍寬，量程比可達
★壓力損失較小，運行費用低，更具節能意義。
★ 在一定的雷諾數范圍內，輸出信號頻率不受流體物理性質和組分變化的影響，儀表系數僅與漩渦發生體的形狀和尺寸有關，測量流體體積流量時無需補償，調換配件后一般無需重新標定儀表系數。
★應用范圍廣，蒸汽、氣體、液體的流量均可測量。
技術參數：
●測量流體：飽和蒸汽、過熱蒸汽、氣體、液體（避免多相流）
●測量準確度及重復性：
| 測量流體 | 準確度 | 重復性 |
| 氣體（含蒸汽） | 1.0級 | 0.33% |
| 液體 | 1.5級 | 0.5% |
●測量范圍
| 測量流體 | 流速下限（m/s） | 流速上限(m/s) |
| 氣體（含蒸汽） | 7 | 70 |
| 液體 | 0.7 | 7 |
●額定壓力：1.6MPa、2.5MPa、6.3MPa
●流體溫度：-40℃～250℃(普通型)，100℃～350℃(普通型)
●結構類型：一體型渦街流量計
●結構材質
●流體溫度：-40℃～250℃(普通型)，100℃～350℃(普通型)
●結構類型：一體型渦街流量計
●結構材質
| 部件名稱 | 材質 |
| 傳感器表體 | 304不銹鋼、316不銹鋼 |
| 旋渦發生體 | 304不銹鋼、316不銹鋼 |
| 檢測探頭 | 316L |
| 連桿 | 304不銹鋼 |
| 散熱器 | 鋁合金 |
| 墊片 | 耐高溫石棉墊、丁晴橡膠墊片、石墨墊片 |
●工作電源
| **種電源方式 | 3.6V鋰電池供電（就地顯示型） |
| 第二種電源方式 | 24VDC（或12VDC） |
| 第二種電源方式 | 24VDC（或12VDC）或3.6V鋰電池供電雙電源供電 |
●輸出信號：脈沖輸出、4～20mA 電流輸出，RS485通訊等三種輸出可供選擇
●電氣接口：M20*1.5
●防護等級：IP65
●表體處理：傳感器表體采用不銹鋼噴砂，放大器外殼采用噴塑。
●環境溫度：-35℃～60℃（無LCD）、-5℃～60℃（帶LCD）
●相對濕度：5%～95℃
●電氣接口：M20*1.5
●防護等級：IP65
●表體處理：傳感器表體采用不銹鋼噴砂，放大器外殼采用噴塑。
●環境溫度：-35℃～60℃（無LCD）、-5℃～60℃（帶LCD）
●相對濕度：5%～95℃
一般原則：在易受電噪聲干擾的場所，使用屏蔽電纜。屏蔽層應可靠的接在放大器的接地螺絲上或在控制室接工作接地。在高溫或低溫環境中或者是現場空氣中含有油、溶劑或其他腐蝕性氣體時，要采用適合于這種特殊場合的的屏蔽電纜。
頻率信號輸出的接線
輸出頻率信號的流量計與其它設備之間采用三線制傳輸，供電電源為24VDC±10%（或12VDC），輸出回路的*小負載電阻為10KΩ，*大電容為0.2UF。
氬氣流量計工作原理：

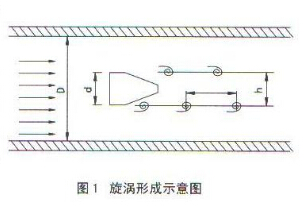

在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，如圖1所示，旋渦列在旋渦發生體下游非對稱地排列。
設旋渦的發生頻率為f，被測介質平均流速為 ，旋渦發生體迎流面寬度為d，表體通徑為D，即可得到以下關系式：
f=SrV1/d=SrV/md （1）
式中 V1--旋渦發生體兩側平均流速，m/s；
Sr--斯特勞哈爾數；
m--旋渦發生體兩側弓形面積與管道橫截面面積之比
式中 V1--旋渦發生體兩側平均流速，m/s；
Sr--斯特勞哈爾數；
m--旋渦發生體兩側弓形面積與管道橫截面面積之比
管道內體積流量qv為
qv=πD2V/4=πD2mdf/4Sr (2)
K=f/qv=[πD2md/4Sr]-1 (3)
式中 K--流量計的儀表系數，脈沖數/m3（P/m3）。
K除與旋渦發生體、管道的幾何尺寸有關外，還與斯特勞哈爾數有關。斯特勞哈爾數為無量綱參數，它與旋渦發生體形狀及雷諾數有關，
qv=πD2V/4=πD2mdf/4Sr (2)
K=f/qv=[πD2md/4Sr]-1 (3)
式中 K--流量計的儀表系數，脈沖數/m3（P/m3）。
K除與旋渦發生體、管道的幾何尺寸有關外，還與斯特勞哈爾數有關。斯特勞哈爾數為無量綱參數，它與旋渦發生體形狀及雷諾數有關，

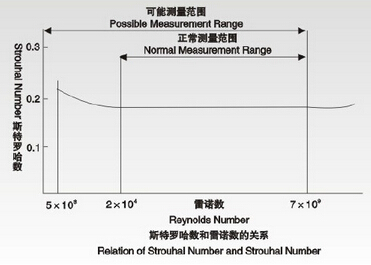

圖2所示為圓柱狀旋渦發生體的斯特勞哈爾數與管道雷諾數的關系圖。由圖可見，在ReD=2×104～7×106范圍內，Sr可視為常數，這是儀表正常工作范圍。當測量氣體流量時，VSF的流量計算式為(4)
圖2 斯特勞哈爾數與雷諾數關系曲線
式中 qVn，qV--分別為標準狀態下（0oC或20oC，101.325kPa）和工況下的體積流量，m3/h；
Pn，P--分別為標準狀態下和工況下的**壓力，Pa；
Tn，T--分別為標準狀態下和工況下的熱力學溫度，K；
Zn，Z--分別為標準狀態下和工況下氣體壓縮系數。
圖2 斯特勞哈爾數與雷諾數關系曲線
式中 qVn，qV--分別為標準狀態下（0oC或20oC，101.325kPa）和工況下的體積流量，m3/h；
Pn，P--分別為標準狀態下和工況下的**壓力，Pa；
Tn，T--分別為標準狀態下和工況下的熱力學溫度，K；
Zn，Z--分別為標準狀態下和工況下氣體壓縮系數。
氬氣流量計選型：
| 規格代碼 | 說明 | |
| 企標 | XT | 翔騰儀表 |
| 儀表種類 | L | 流量?jī)x表 |
| 工作原理 | U | 卡門渦街 |
| 產品種類 | B | 普通型 |
| C | 固定插入式 | |
| G | 就地顯示 | |
| 安裝型式 | -2 | 法蘭卡裝 |
| 被測流體 | 2 | 液體 |
| 3 | 氣體 | |
| 通徑代碼 | -01B | 通徑15mm |
| 02A | 通徑20mm | |
| 02 | 通徑25mm | |
| 03 | 通徑32mm | |
| 04 | 通徑40mm | |
| 05 | 通徑50mm | |
| 06 | 通徑65mm | |
| 08 | 通徑80mm | |
| 10 | 通徑100mm | |
| 12 | 通徑125mm | |
| 15 | 通徑150mm | |
| 20 | 通徑200mm | |
| 25 | 通徑250mm | |
| 30 | 通徑300mm | |
| 35 | 通徑350mm | |
| 40 | 通徑400mm | |
| 45 | 通徑450mm | |
| 50 | 通徑500mm | |
| XX(僅插入式) | 通徑XX*10mm | |
| 表體材質 | C | 碳鋼 |
| F | 不銹鋼 | |
| 轉換器型式 | -1 | 組合式 |
| 輸出信號 | 1 | 脈沖頻率輸出 |
| 2 | 0-10mA輸出 | |
| 3 | 4-12mA輸出 | |
| 流體溫度 | 1 | 普通型-40┈+250oC |
| 3 | 高溫型+250oC┈+350oC | |
