上下限報警磁翻板液位計可用于各種塔、罐、槽、球形容器和鍋爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封、防泄漏和適應高壓、高溫、腐蝕性條件下的液位測量，上下限報警磁翻板液位計具有可靠的安全性，它彌補的玻璃板（管）液位計指示不清晰、易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合。全過程測量無盲區，顯示醒目，讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液位介質直接接觸，所以對高溫、高壓、高粘度、有毒、有害、強腐蝕性介質，更顯其優越性。因此，它比傳統的玻璃管，板式液位計具有更高的可靠性、安全性、**性、實用性。
磁翻板液位計的顯著特點是液位介質與指示器完全隔離，所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警、控制或聯鎖；配上靜壓式液位變送器或干簧－電陰式液位變送器，可將液位界位信號轉換成三線制４～２０MＡＤＣ標準信號，實現遠距離指示、檢測、記錄與控制。該系列側裝式磁翻板液位計可**用于電力、石油、化工、冶金、環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。
特點
◇具有就地顯示、信號遠傳、液位報警功能
◇液位高度指示很直觀，液體顯示藍色、氣體顯示紅色
◇可遠傳控制，輸出信號：4～20mA疊加HART協議
◇輸出開關量報警信號
◇帶夜光現場指示
◇可捆綁磁致伸縮式液位計，精度更高
[適用范圍]
普通型:適用于低、中、高壓、無特殊防腐要求場合。
真空型:適用于超低、超高溫、低、中、高壓、無特殊防腐要求場合。
防霜型:適用于低溫、低、中、高壓、無特殊防腐要求場合。
地下型:適用于埋地式或頂部開孔貯槽、介質竄動不大的場合。
夾套型:適用于保溫或冷卻，,無特殊防腐要求場
內襯型:四氟或其它襯里，適用于特殊防腐要求的低、中、高壓場合。
防腐型:PP或PVC材質、適用于常溫、常壓耐腐蝕場合。
上下限報警磁翻板液位計工作原理

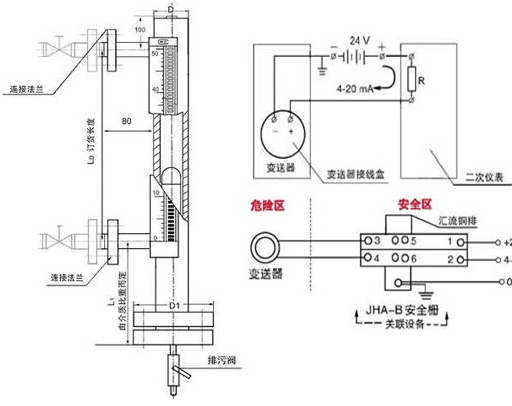

該產品由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋等組成，其結構如下圖所示。工作原理：本體外的翻板箱受本體內浮子（具有定向磁性源，按不同介質和壓力針對研制）的作用促其翻板翻動并顯示紅白顏色，并隨浮子的移動指示不同的液面高度。
磁翻板液位計技術參數
測量范圍：150～8000mm的或遠輸條件不允許超過長度的液位計可采用分段制造
工作壓力：*高16.0MPa
工作溫度:≤420℃
精確度:±10mm
介質密度: UHZ-517C12B、C、D、E≥600kg/m3
環境振動：頻率≤25Hz 振幅≤0.5mm
跟隨速度: ≤0.08m/s
介質粘度: ≤0.4Pa.s
過程連接:旁路側面安裝法蘭:DN25,PN4.0
法蘭標準:HG20592～20635-97其它法蘭標準請用戶注明。
材質：旁路管：00Cr17Ni14M2（316）
浮子：鈦
翻柱：陶瓷
液位報警（控制）開關
開關類型：凸輪磁驅動開關，單刀雙投，具有防震保護
觸點容量：10A 250VAC
環境溫度：-50～180℃
防護等級：IP65
**標志：隔爆型ExdIIBT1～T6
LB遠傳變送器
測量范圍：300～8000mm
輸出信號：4～20mADC二線制
電源：24VDC（15～35VDC）
精確度：±10mm
負載能力：600∩（24VDC供電時）
環境溫度：-40～80℃
防護等級：IP65
**標志：本安型：ExiaIICT4；**型：ExdIIBT4
電氣接口：M20＊1.5
上下限報警磁翻板液位計選型:
型 號 XT-UHZ-517 | 結構特點 | 接液材質 | 測量范圍 (mm) | 適用介質條件 | 法蘭連接 | 重量 | |||||
溫度 (℃) | 壓力 (Mpa) | 密度 g/cm3 | 粘度 (Pa.s) | DN | PN | 基本 重量 | 加長 基本 重量 | ||||
C10 | 標準型 | 1Cr18Ni 9Ti0Cr18Ni9 (304) | 300- 8000 | -20 +150 | 0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.0 1.6 | 6 | 5 |
C11 | 高壓型 | 300- 8000 | -20 +150 | 2.45-9.6 | 0.5-2 | ≤0.04 | 25 | 2.5 4.0 | 6 | 6 | |
C12 | 高溫型 高壓型 | 300- 8000 | -20 +350 | 2.45-9.6 | 0.5-2 | ≤0.04 | 25 | 6.3 1.0 | 6 | 6 | |
C13 | 低溫型號 (防霜型) | 300- 3500 | >-40 | 0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6 2.5 | 6 | 7.5 | |
C14 | 液氨、液 化石油氣 專用型 | 300- 15000 | -20 +150 | 0-2.45 | 0.45-0.7 | ≤0.05 | 25 | 2.5 | 6.5 | 6 | |
C15 | 耐腐型 | 00Cr17Ni14Mo2 (316L) | 300- 8000 | -20 +150 | 0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 5 |
C16 | 防腐型（ PP外層玻 璃鋼） | PP | 300- 5000 | 20 +100 | 0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
C17 | 防腐型（ PVC 外層 玻 璃鋼） | U-PVC | 300- 5000 | 20 +60 | 0-0.5 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
C18 | 防腐型 | ABS | 300- 5000 | -20 +120 | 0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.0 | 3 | 3 |
C19 | 防腐型（ 不銹鋼內 襯PP） | PP | 300- 15000 | -20 +100 | 0-1.0 | 0.5-2 | ≤0.04 | 25 | 1.6 | 4 | 5 |
C20 | 防腐型 | PE | 300- 5000 | 20 +40 | 0-0.6 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 7 |
C21 | 蒸氣夾套 加熱型 | 1Cr18Ni9Ti | 300- 15000 | -20 +150 | 0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 8 |
C22 | 高粘度 介質型 | 0Cr18Ni9 (304) | 300- 15000 | -20 +150 | 0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 5 |
C23 | 食品專 用型 | 1Cr18Ni9Ti | 300- 15000 | -20 +150 | 0-1.6 | 0.5-2 | ≤0.05 | 50 | 1.6 | 7 | 5 |
□□ | 配套儀表及附件內容 | ||||||||||
O | 盲板法蘭，不配排污閥 | ||||||||||
L | 液位計底部配排污閥 | ||||||||||
O | 無液位報警開關 | ||||||||||
H | 高位報警開關AK-3型，有記憶功能，故障不排除，信號不消除 | ||||||||||
L | 低位報警開關AK-4型，有記憶功能，故障不排除，信號不消除 | ||||||||||
B | 高位、低位報警開關全配，有記憶功能AK-3型和AK-4型 | ||||||||||
G | 高位報警開關，區域型報警AK-1型 | 附DF-1型轉換言放大器壹臺 PF113A插座壹只 XTX-012-22F大功率繼電器（單點：壹只，雙點貳只）PF083A插座 | |||||||||
D | 低位報警開關，區域型報警AK-1型 | ||||||||||
Q | 高位、低位報警開關全配，區域型報警AK-1型貳臺 | ||||||||||
S | 高位和低位一體化型報警開關，區域型報警AK-2型 | ||||||||||
O | 無液位控制開關 | ||||||||||
H | 上限控制開關，單點干簧CK-1型 | ||||||||||
L | 下限控制開關，單點干簧CK-1型 | ||||||||||
B | 上限、下限控制開關全配，單點干簧CK-1型貳付 | ||||||||||
W | 上限、下限控制開關一體化，雙點干簧CK-2型 | ||||||||||
T | 上限控制開關，霍爾型傳感器CK-3型 | ||||||||||
L | 下限控制開關，霍爾型傳感器CK-4型 | ||||||||||
E | 上限、下限控制開關全配，霍爾型傳感器CK-3型貳付 | ||||||||||
C | 上限、下限控制開關一體化，霍爾型傳感器CK-4型 | ||||||||||
O | 無遠傳變送器裝置 | ||||||||||
R | 配LB型捆綁式變送器，輸出二線制4-20mADC | ||||||||||
S | 靜壓式遠傳變送器，（URS-100）輸出二線制4-20mADC | ||||||||||
O | 普通防水型 | ||||||||||
B | 本質安全型ibⅡCT4，可配齊納安全柵或IS4041-Ex隔離柵 | ||||||||||
Bd | 隔爆型dⅡCT4 | ||||||||||
O | 不配遠傳顯示儀表 | ||||||||||
A | 數字、光柱顯示調節報警儀 XGTH-510（豎式） | ||||||||||
B | 數字、光柱顯示調節報警儀 XGTA-810（橫式） | ||||||||||
C | 數字顯示調節報警儀 XMTA-810（橫式） | ||||||||||
E | 雙光柱液位顯示儀 XGH-202（豎式） | ||||||||||
D | 智能型液位/容量（重量）顯示調節儀XMT-620（橫式） | ||||||||||
-□□□□ | 測量范圍 | ||||||||||
-□□ | 介質密度(g/cm3) | ||||||||||
- | D | 開口常壓容器 | |||||||||
□ | 工作壓力(MPa) | ||||||||||
