PP磁翻板液位計是采用PP聚丙烯為原材料生產的磁翻板液位計，聚丙烯是熱塑性塑料，耐腐蝕性和聚乙烯相似，且較優。除濃硝酸、發煙硫酸等強氧化性酸外，聚丙烯能耐大多數的有機和無機酸、堿和鹽的腐蝕。聚丙烯具有比重小，強度高于聚乙烯，常溫下耐沖擊性能良好，耐溫性高，因此是聚乙烯和聚氯乙烯較高溫度環境下的良好替代品。
主要原理
磁翻板液位計也稱為磁性浮子液位計，它是基于阿基米德定理，磁性浮子在液位計中產生的浮力和重力平衡，浮子浮在液面上，當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的**磁鋼通過磁耦合驅動指示器內的紅白翻柱翻轉180度，當液位上升時，翻柱由白色變成紅色，當液位下降時，翻柱由紅色變成白色，指示器的紅、白交界處為容器內介質液位的實際高度。配合傳感器（磁簧開關）和精密電子元器件等構成的電子模塊和變送器模塊，可以變送輸出電阻值信號、電流值（4～20mA）信號、開關信號以及其他電學信號。從而實現現場觀測和遠距離的液位指示、檢測、控制、記錄的完美結合。
適用范圍及特點：
本液位計是在積極借鑒國內外同類產品的基礎上，通過公司技術人員精心設計而成，并采用優質磁鋼和電子元件，使產品具有高密封防泄漏、結構簡單、顯示醒目、讀數直觀、使用方便、性能穩定、使用壽命長、便于安裝維護等優點。
本液位計幾乎可以適用于各種工業自動化過程控制中的液位測量與控制。可以**運用于石油加工、食品加工、化工、水處理、制藥、電力、造紙、冶金、船舶和鍋爐等領域中的液位測量、控制與監測。
PP磁翻板液位計主要技術參數：
環境溫度：-20～80℃
相對濕度：5%～100%（包括直接濕）
環境壓力：86kPa～108 kPa

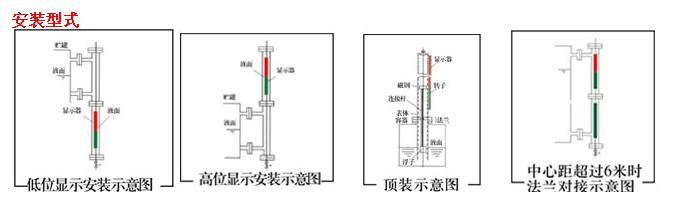

測量范圍：0～12米（超過6m時，使用法蘭連接）
顯示精度：±10mm
介質壓力：1.0、2.5、4.0、6.4、10.0、16.0MPa
介質溫度：-120～450℃（類型可選）
介質密度：≥.0.5g/cm3
介質粘度： ≤0.05Pa·S
接液材質：不銹鋼304、不銹鋼316、Ti等
連接法蘭：按用戶所需，有多種選擇
1、報警開關
觸點容量：AC220V 0.5A
輸出形式：常開或常閉信號
電氣壽命：＞10萬次
*大負載電流：1A
*大接觸電阻：150mΩ
2、變送輸出模塊
輸出信號：4～20mA/ HART
負載電阻：500Ω（在24VDC供電時）
供電電源：DC24V、50mA
環境溫度：-40～60℃
出 線 口：M20×1.5（內）
**形式：隔爆型 Ex dⅡCT6、5
PP磁翻板液位計選型表：
型號 | 代碼 | 說明 |
XT-UHZ | 磁翻板液位計 | |
液位計類別 | 0 | 翻板指示 |
1 | 電遠傳帶翻板 | |
液位計型號 | 0 | 基型 |
W | 保溫型 | |
D | 插入型 | |
J | 耐腐型 | |
S | 防霜型 | |
Z | 保溫耐腐型 | |
Y | 插入耐腐型 | |
報警控制 | 0 | 無報警 |
1 | 帶上限 | |
2 | 帶下限 | |
3 | 帶上下限 | |
浮子材質 | P | 不銹鋼 |
L | 防銹鋁 | |
T | 鈦 | |
S | PVC塑料 | |
F | 氟塑包裹 | |
主體材質 | P | 不銹鋼 |
L | 防銹鋁 | |
T | 鈦 | |
S | PVC塑料 | |
F | 氟塑管 | |
PF | 內襯四氟 | |
PP | 內襯丙烯 | |
PE | 內襯乙烯 | |
連接法蘭 | 表一 | |
介質溫度 | 表二 | |
實際使用壓力 | 表三 | |
介質比重 | 要注明 | |
訂貨長度 | 要注明 | |
/B | **型 |
表一：
公稱壓力 | Mpa | Kgf/ cm2 | |||||||||
0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 220 | 320 | ||
代號 | 不銹鋼 | A | B | C | D | E | F | G | H | I | J |
碳鋼 | a | b | C | d | e | f | g | h | i | j | |
法蘭標準 | HG20593-97 DN20（RF） | HG20595-97（RF）DN20 | H12-0-2 | H12-0-3 | |||||||
表二：
介質溫度 | -40～0℃ | ≤80℃ | ≤100℃ | ≤150℃ | ≤300℃ | ≤350℃ | ≤480℃ |
代號 | A | B | C | D | E | F | G |
表三：
使用壓力 （實際） | Mpa | Kgf/ cm2 | ||||||||
0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 220 | 320 | |
代號 | A | B | C | D | E | F | G | H | I | J |
磁翻板液位計訂貨時請?zhí)峁┫铝袇?shù)：
1、型號規格；XT-UHZ；
2、被測介質名稱：介質密度：如果不知道密度，可以告訴我們介質的名稱，混合液體要知道由哪幾種液體組成；
3、儀表測量范圍：也可稱為公稱長度，也就是兩個法蘭的中心距離，或者看一下已經使用的產品的標尺刻度；
4、工作壓力：*高承受壓力；
5、工作溫度：測量液體的*低、*高溫度；
6、材質要求：接液材質，如不知道用哪種材質，可以向我們咨詢（一般裝液體的是什么材質我們就可以用什么材質）；
7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；
8、法蘭標準：法蘭的公稱通徑，使用*多的法蘭是DN20或DN25；
9、特殊要求：請?jiān)谟嗀浨霸敿?xì)注明，如是否要帶遠傳、保溫夾套等等。
