高溫型磁翻板液位計合用于高溫高壓液體容器的液位、界位的測量和節制。清楚的指示出液位的高度,顯示直觀耀眼,磁翻板液位計指示器與貯罐完全隔離,運用安全、設計合理、結構簡單、安裝便當可靠、功用不變、運用壽命長、維修費用低、便于安裝維護等優點。

    用戶可根據工程需求，一起遠傳變送器運用，可完成就地數字顯示，以及輸出4~20mA的標準遠傳電旗子暗號，以一起記錄儀表，或工業歷程節制的需求磁翻板液位計。也可以一起磁性節制開關或接近開關等運用，對液位監控報警或對進液出液設備進行節制.

    磁翻板液位計由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋等組成，用于各類液體容器的液位測量。磁翻板液位計能用于高溫、**、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。UHZ系列磁翻板液位計可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上XT系列液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。UHZ系列磁翻板液位計**用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。

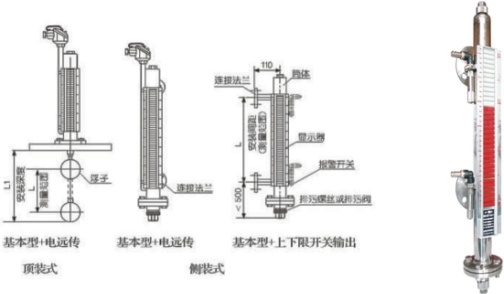

磁翻板液位計結構及工作原理

    1、基本型

    根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的**磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。

    2、電遠傳

    在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。

    3、上下限開關輸出

    在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。

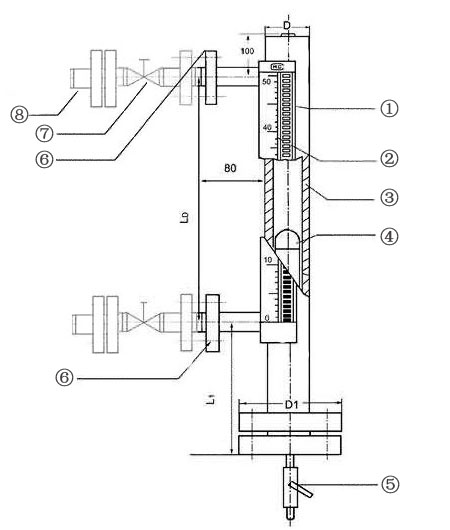

磁翻板液位計結構如下圖所示:

高溫型磁翻板液位計技術參數

● 正常工作條件

   環境溫度                  －25℃～70℃

   相對濕度                  5%～100% （包括凝露和直接濕）

   大氣壓力                  86MPa～108MPa

● 測量范圍                  500mm～3000mm分檔

● 測量精度                  浮子式指示器±20mm

                          　       翻柱式指示器±20mm

● 工作壓力                 1MPa、1.6MPa、2.5MPa、4MPa、6.3MPa

● 介質密度                 0.5g/cm3～1.8g/cm3分檔

● 介質粘度                 ≤0.05Pa·s

● 介質溫度                 -25～80℃ 、（高溫型0～200℃）、（**高溫型0～450℃）

● 跟蹤速度                 ≤0.8m/s

● 接觸介質材料            1Cr18Ni9Ti 聚四氟乙烯

● 控制點誤差               ±10mm

● 回      差               不超過基本誤差

● 重復性誤差               不超過基本誤差

● 開關控制點的接點容量     AC或DC220V;1A（純阻性負載）

● 控制點間*小間距（mm）  60

● 外殼防護等級             IP54

● 顯示儀表                 XMT-124D數字顯示表（可設定上下限報警及輸出

                                4～20mA信號）外形尺寸160×80×180

● **等級                 dⅡBT4

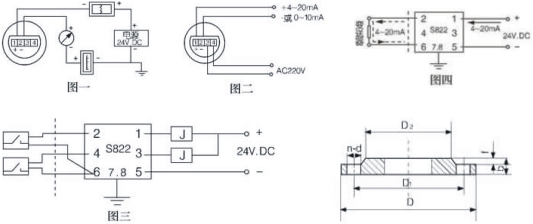

系統構成及接線

    1、上下限開關輸出

    由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。

    2、電遠傳

    由測量單元和變送單元兩部分組成。

    3、本安**

    a 帶本安**，上、下限開關輸出型

    **開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。(圖三)

    b 帶本安**遠傳型

    適合使用于∏類電氣設備(工廠用)、C級氣體，*高表面溫度組別T4(135℃)。(圖四)

    c 使用注意事項

    ①變送器外殼設有外接地，用戶使用時必須可靠接地。

    ②安全柵的使用應遵守有關使用說明內容。

    ③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF

用戶自備法蘭

高溫型磁翻板液位計選型：
