遠傳型4-20mA輸出磁翻板液位計輸出4-20MA信號，兩線制，基本型與遠傳變送器兩部分的組合即可實現信號遠傳、液位報警及控制功能。XT-UHZ型磁翻板液位計的直觀、醒目、性價比高、耐溫、耐壓、防腐、防爆的特點，使其**應用于電力、石油、化工、冶金、環保等行業生產過程中的液位測量及自動化控制。

    磁翻板液位計是以浮子內磁鋼驅動雙色薄片的翻轉來指示液位的一種新型儀表。主體內磁浮子隨液位的升降而上下運動，同時驅使主體外指示器內的雙色薄片翻轉，有液位時轉示紅色、無液位時轉示黑色。紅色和黑色色帶的界線即代表液位高度。在指示器左側配有醒目的刻度尺。從而使液位的指示顯得更加清晰。

磁翻板液位計適用范圍：

    磁翻板液位計是*常用的側裝式磁浮子液位計,適用于工作壓力低于2.5 MPa,工作溫度低于200℃的液體介質的液位測量。

    通用型磁翻板液位計適合容器內液體的液位、界位的測量，除現場指示，還可配遠傳變送器、報警（控制）開關，指示功能齊全。指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。測量范圍大，不受儲槽高度限制，指示機構與被測介質完全隔離，因而密封性好，可靠性高，使用安全。結構簡單，安裝方便，維護費用低。

磁翻板液位計工作原理：

    磁翻板液位計主體外的翻板箱受主體內浮子（具有定向磁性源，按不同介質和壓力針對研制）的作用促其翻板翻動并顯示紅白顏色，并隨浮子的移動指示不同的液面高度。在指示器左側配有醒目的刻度標尺，從而使液位的指示顯得更加清晰。

遠傳型4-20mA輸出磁翻板液位計技術參數:

  環境溫度:－25℃～70℃

  相對濕度:5%～100% （包括凝露和直接濕）

  大氣壓力:86MPa～108MPa

  測量范圍:500mm～3000mm分檔

  測量精度:浮子式指示器±20mm

  翻柱式指示器:±20mm

  工作壓力:1MPa、1.6MPa、2.5MPa、4MPa、6.3MPa

  介質密度:0.5g/cm3～1.8g/cm3分檔

  介質粘度:≤0.05Pa?s

  介質溫度:-25～80℃、（高溫型0～200℃）、（**高溫型0～450℃）

  跟蹤速度:≤0.8m/s

  接觸介質材料:1Cr18Ni9Ti 聚四氟乙烯

  控制點誤差:±10mm

  回    差:不超過基本誤差

  重復性誤差:不超過基本誤差

  開關控制點的接點容量:AC或DC220V;1A（純阻性負載）

  控制點間*小間距:60mm

  外殼防護等級:IP54

  顯示儀表:XMT數字顯示表（可設定上下限報警及輸出4～20mA信號）

  防爆等級:dⅡBT4

A.基 本 型：

測量范圍：300～15000mm                            測量精度：±5.0mm，±10mm

工作溫度： -40～250℃ (ABS PP-R,PVC:-40～80℃)   特殊型可達450℃

工作壓力 ：≤2．5MPa(2.5MPa以上可另行設汁)         防腐型≤0．6MPa

介質粘度 ：≤1st(10-4m2/s)                         介質密度：≥450kg/m3

介質密度差：≥ 150kg/m3                           排污接口：ZG1/2“（內）

環境振動：頻率≤25Hz，振幅≤0．5mm                跟隨速度：≤0.08m/s

接液材質：不銹鋼（1Cr18Ni9Ti，316，316L）

不銹鋼襯聚四氟乙烯(1Cr18Ni9Ti襯PTFE,）

PVC塑料(聚氯乙烯)，PP-R，ABS

連接過程 ：側 裝 式 HG20592-97 DN25   PN4.0（或用戶指定）

           頂 裝 式 HG20592-97 DN100 PN1.6（或用戶指定）

           夾套法蘭 HG20592-97 DN15   PN1.6（或用戶指定）

B. 遠傳裝置：

輸出信號：4～20mA                               負載阻抗：350Ω（24VDC時）

供電電源：18～30VDC（額定24VDC）               環境溫度：-40～80℃

相對濕度：≤90%RH                               功    耗：0.5W

本 安 型：ibIICT4                               隔 爆 型：dIIBT4

C. 控制報警開關

輸出型式：常開常閉開關信號                      報警精度：+10mm

環境溫度：-40～80℃                             工作壽命：≥105次

出線接口：M20?1.5或內螺紋3/4″

遠傳型4-20mA輸出磁翻板液位計選型表：

遠傳型4-20mA輸出磁翻板液位計校準說明：

1、對翻板顯示的校準 所有液位計在出廠之前均進行嚴格的校準，出廠標準以下法蘭中心線為零點，以上法蘭中心線為滿度，兩法蘭中心距為儀表的使用范圍。用戶如發現進液后標尺和零位與實際有誤差，可松開喉箍，移動翻板的位置，調節翻板（標尺）的位置正好對應實際的液位值。如果發現翻板上翻柱排列雜亂無章，可在安裝前用浮子對準翻柱自上向下移動，使翻柱排列整齊。當翻柱排列整齊并且浮子以下為紅色以上為白色時，說明校準完整，可進水或移動浮子觀察翻柱的變化。

2、傳感器輸出值的校準

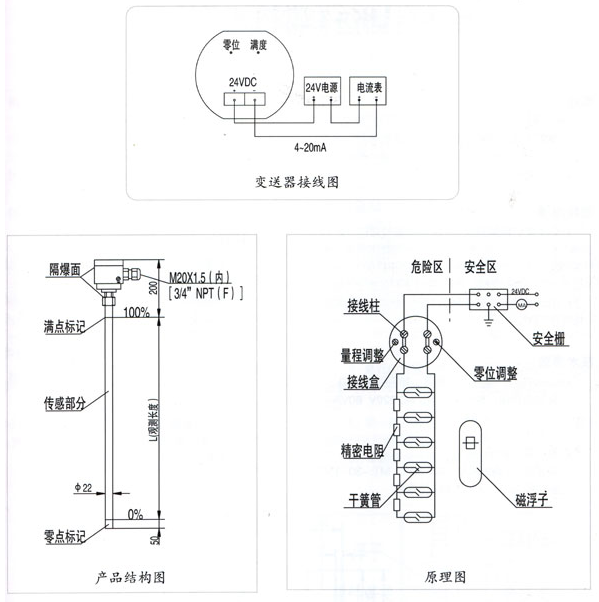

⑴按照傳感器接線圖接線，注意24伏的正負。

⑵緩慢進水，使翻柱正好翻到標尺的零位（或用戶事先設定好的位置），調節零位電位器，使電流輸出為4mA

⑶緩慢進水，使翻柱正好翻到標尺的滿度（或用戶事先設定好的位置），調節滿度電位器，使電流輸出值正好為20mA

⑷重復以上步驟，直到輸出準確為止。一般出廠均已調整過，用戶無需再調節。如需調節，一般 調節2至3遍即可。

使用須知

1、液位計安裝必須垂直，以保證磁性浮子在主體管內上下運動自如。

2、液位計與容器之間應裝有截止閥，以便清洗和檢修時切斷物料。

3、液位計筒體周圍不允許有導磁體靠近，否則會直接影響液位計正常工作。

4、液位計出廠時一般不保溫，但可根據用戶需求代為保溫。如用戶自行采用伴熱管路時，必須選用非導磁材料。

5、為防止運輸途中磁性浮子在主體管內高速滑動而被撞擊，液位計出廠前，用卡絲將磁性浮子固定在引液管處，用戶在安裝使用前應先抽去卡絲方能安裝。

6、液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示紅色，零位以上顯示白色

7、液位計投入運行時，應先打開上引液管閥門，然后慢慢開啟下引液管閥門，讓液體介質平穩地直入主體管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正）

8、打開底法蘭，裝入磁性浮子時，應注意重端磁性一端向上，不能倒裝，液位計腔體內不能有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。

9、根據介質情況，可定期清洗主體管，清除管內沉積物雜質。
